在汽车和钣金行业，螺母凸焊的应用非常广泛。然而，这也带来了一个重要问题：如何对螺母进行送料和定位。送料方法直接影响输送效率和工作节奏，而定位方法则关系到焊接的精度和质量。本文将详细讲解凸焊中螺母的送料与定位，帮助您更好地理解其中涉及的原理。

1.送料方法

螺母主要有两种送料方式：人工送料和自动送料。

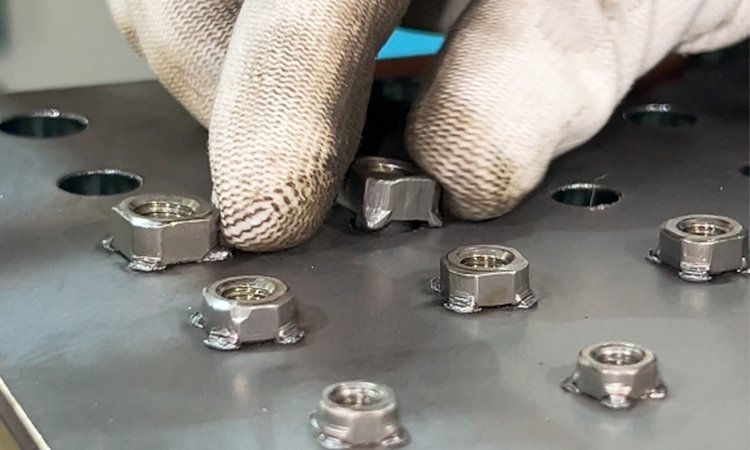

1.1 人工送料

人工送料不需要额外设备，但存在一定的质量风险，例如可能拿错材料，以及操作人员手部受伤的风险。此外，人工送料的工作时间无法准确计算，与自动送料相比，通常速度较慢。

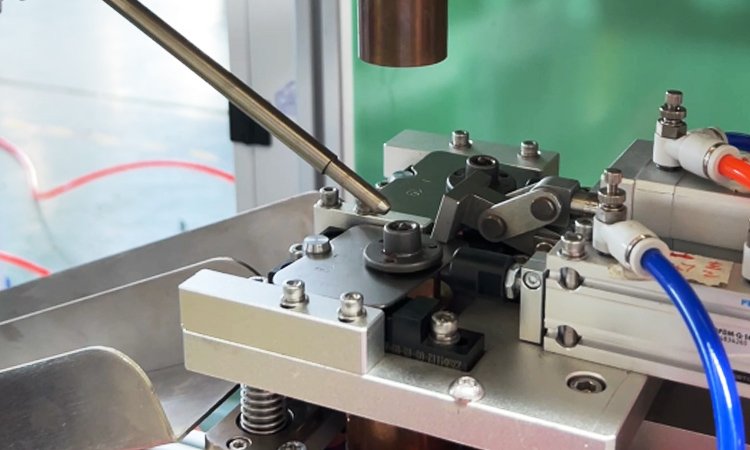

1.2 自动送料

自动送料通常在螺母点焊机上配备螺母输送机使用。在焊接过程中，螺母被自动输送到焊接位置。自动送料正逐渐成为主流，其优势十分明显：

•无拿错材料的风险

•无手部受伤风险

•输送效率高，提升生产效率

•可与焊接机和机器人集成，实现自动化焊接

2.自动送料的类型

很多人知道螺母可以自动输送到焊接位置，但可能不了解其工作原理。以下是几种自动送料方式及其说明：

2.1 振动盘送料

该方法利用振动对螺母进行分选、排列和翻转，有效区分正反面。送料器将螺母送至送料枪，再由送料枪精准输送至定位销，完成送料任务。

2.2 电动盘送料

电动盘送料采用电机驱动机构对螺母进行旋转分选。分选后的螺母由送料器送出，再通过送料枪输送至定位销。

2.3 推板式送料

该方法通过推板反复平行推出螺母进行分选和排列。分选后的螺母由送料器送出，再通过送料枪输送至定位销。

以上三种方式均采用有序排列输送的机构。它们的优点是成本低、易于生产，但缺点是需要定制输送盘和送料枪，难以简单切换。

2.4 随机送料

随机送料采用柔性振动盘对螺母进行振动，上方的 CCD 相机识别螺母的形状和坐标，机器人根据识别的坐标抓取螺母并放置到定位销上。该方法可适应各种螺母形状，优点是无需定制输送盘和送料枪，但成本较高，输送效率略低。

这些自动送料方式在不同场景中有不同的应用，但都可以与机器人配合实现自动化凸焊。

3.凸焊螺母的定位

凸焊螺母的定位通常以板材的底孔为基准。这样可以确保焊接后的同轴度，而无需约束整个工件。定位方式常采用销形结构，包括尖销和圆销：

•圆销： 适用于人工放置，前端较短，以减少压缩空间

•尖销： 适用于自动送料，前端较长，更适合送料枪快速输送的螺母。尖销可根据产品定制不同台阶，以适配螺母的螺纹和台阶孔。此外，不同的台阶直径和锥度可以密封板材和螺母上的孔，有效防止焊渣进入螺纹孔

4.定位销的材料选择

凸焊用定位销需要提供精确定位，同时还需要与螺母和工件绝缘。常用材料包括陶瓷和 KCF。传统陶瓷销易碎，导致更换率高。新型陶瓷如氧化锆和氮化硅，在保持陶瓷硬度和绝缘性的同时，更加耐用，不易断裂，因此在各种应用中越来越受到青睐。

5.结论

螺母凸焊的送料和定位方法对于提高生产效率和焊接质量至关重要。随着自动化技术的发展，自动送料将成为行业的主要方向，而合适的定位方法将进一步提升焊接精度和效果。希望本文能为您提供关于凸焊螺母送料与定位的有价值见解。
